Холодильные сплит-системы Belluna S115 … S342 Лайт — детальное описание

Холодильные сплит-системы серии Лайт способны поддерживать температуру в камере или помещении: от +2 до +22°С.

Поддержание влажности: 50-70%.

Наружный блок возможно установить, как в помещении, так и на улице.

Для круглогодичной работы при уличной температуре ниже +10°С - возможно оборудовать наружный блок зимним комплектом. Или купить модель с уже установленным зимним комплектом. (буква W в названии модели - означает, что зимний комплект установлен).

Идеальное решение для:

• пивных,
• цветочных,
• продуктовых,
• кондитерских магазинов,
• овощехранилищ,
• точек Общепита (ресторанов, пиццерий, столовых и пр).

Подходит для хранения и охлаждения:

• цветов,
• пива,
• кондитерских изделий,
• продуктов питания,
• овощей,
• фруктов,
• заготовок и солений,
• саженцев,
• медикаментов,
• вакцин,
• и подобных

Подойдут для камер со стеклянным фронтом, а также в помещения, где нет места для установки выносного щита управления.

Контроллер и пульт управления — встроены во внутренний блок — управление системой происходит внутри камеры.

Производство в Новосибирске

Компания Belluna производит и постоянно модернизирует холодильные сплит-системы с 2014 г. в Новосибирске. При разработке, особое внимание уделяют энергопотреблению и цене. Также задачей было - использование Российских и иностранных наработок.

Холодильные сплит-системы Belluna серии Лайт производятся на основе обычных сплит-систем (кондиционеров) и дорабатываются по уникальной технологии, разработанной инженерами компании. От кондиционеров используют только корпуса, теплообменники, вентиляторы и компрессор. Для автоматики - собственное программное обеспечение.

Сравнение с аналогами

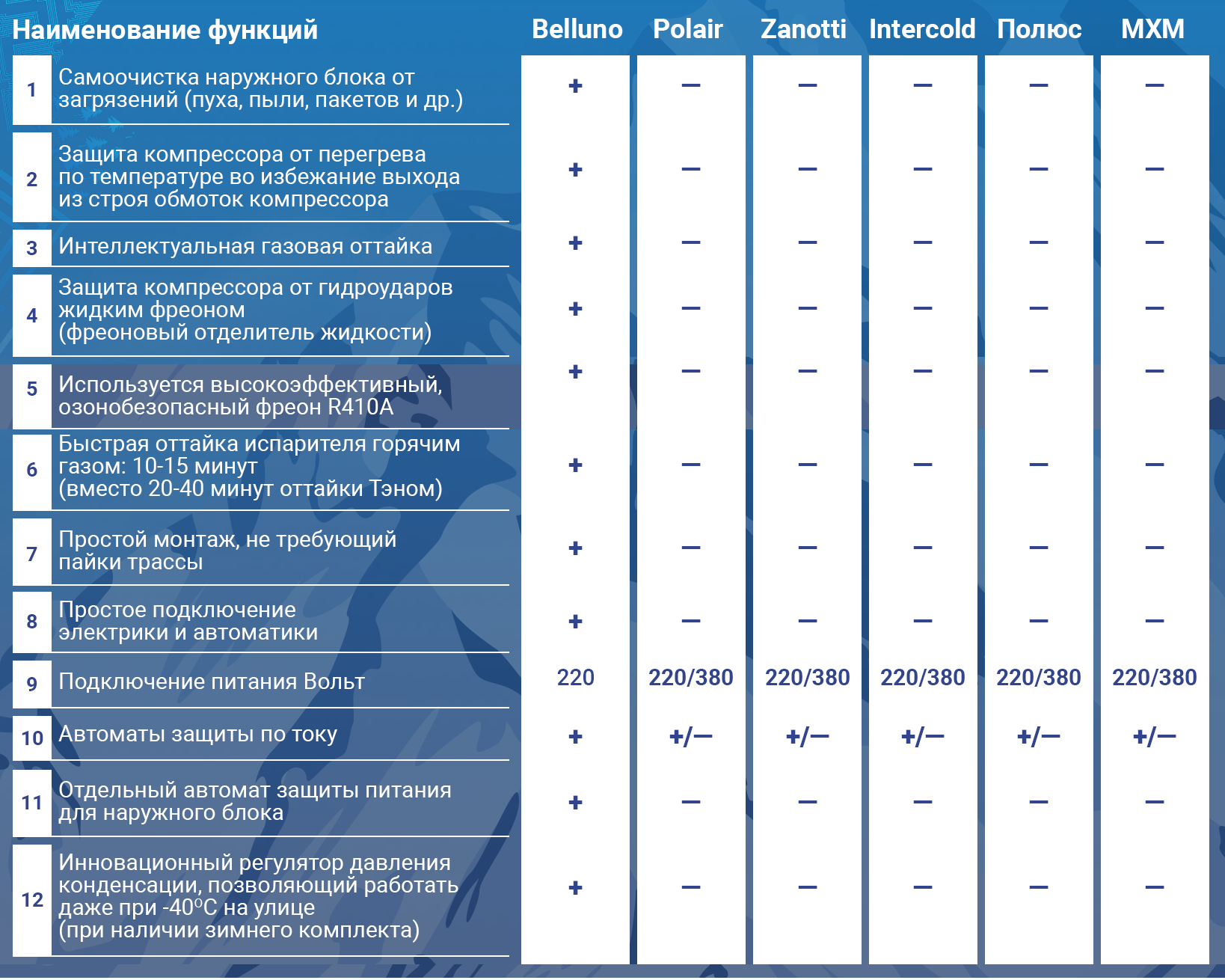

На изображение выше представлена таблица сравнения сплит-систем Belluna с такими производителями холодильной техники как Polair, Zanotti, Intercold, Полюс, МХМ.

В этом списке собран перечень основных конкурентных преимуществ Belluna:

• Самоочистка наружного блока от загрязнений (пуха, пыли, пакетов и др.) (не входит в базовую комплектации для предотвращения излишнего удорожания в случаях, когда в этой функции нет потребности, но есть возможность установить дополнительно).
• Защита компрессора от перегрева по температуре во избежание выхода из строя обмоток компрессора.
• Интеллектуальная газовая оттайка
• Защита компрессора от гидроударов жидким фреоном (фреоновый отделитель жидкости)
• Быстрая оттайка испарителя горячим газом: 10-15 минут. (вместо 20-40 мин. оттайки ТЭНом).
• Простой монтаж, не требующий пайки трассы.
• Простое подключение электрики и автоматики.
• Подключение питания 220 вольт вместо 380.
• Автоматы защиты по току.
• Отдельный автомат защиты питания для наружного блока.
• Инновационный регулятор давления конденсации, позволяющий работать даже при -40 на улице (не входит в базовую комплектацию, опция).
• Используется высокоэффективный, озонобезопасный фреон R410A.

Преимущества

Уникальные по своим характеристикам, удобные в эксплуатации холодильные системы по лучшей цене на рынке:

Недорогие, за счёт низкой себестоимости и уникальной технологии
Готовое решение по конкурентоспособной цене, без непредвиденных расходов и скрытых платежей.

Энергосбережение
Снижают ежемесячные расходы на электроэнергию до 20%.

Эстетичные и компактные
Внутренний и наружный блок — эстетичные и компактные. Внутренний — гармонично впишется в любой интерьер, как классический кондиционер.

Увеличенная трасса и перепад высот
Увеличенная длина магистрали (расстояние между внутренним и наружным блоками) - до 30 м и перепад высот - до 7 м, позволяет устанавливать сплит-системы в удобном месте.

(Для сравнения у аналогов - не более 5 м и 3 м, соответственно, а для большего перепада высот необходимо делать маслоподъемные петли и менять капиллярку на ТРВ — а это, как минимум + 8000 р).

Простой монтаж
Уже заправлены озонобезопасным хладагентом R410A, не требуется пайка при монтаже, нет огневых работ. Простое подключение электрики и автоматики.

220В
Все, даже мощные сплит-системы, на 220 В.

Датчики температуры
3 датчика датчика температуры. (в комплектации с зимним комплектом — 5 датчиков).

Автоматика
На базе контроллера ID974 + собственное программное обеспечение.

Надёжная упаковка
Картонная коробка, внутри пенопласт.

Увеличенная гарантия
1.5 года.

Особенности наружного блока

Стабильная работа в Сибирские морозы и летний зной
Работа в широком диапазоне от -40 до +45°С на улице (в моделях с зимним комплектом).

Без зимнего комплекта: +10 … +45°С .

Также, есть возможность установить наружный блок в помещение — для круглогодичного использования без зимнего комплекта.

Наружный блок
Наружный блок выглядит симпатично, как кондиционер, а не как громоздкое промышленное оборудование. Нет излишних проблем с жильцами связанных с шумом промышленного оборудования — такого шума нет. Забудьте о жалобах от бдительных соседей.

Тихая работа (от 52 Дб).

Уличное исполнение наружного блока
Уличное исполнение IP24, подготовлен к различным погодным условиям и осадкам, не боится снега и дождя. Не требует доп. затрат на вынос контроллера, установку козырька и пр.

Надежность и долговечность
Увеличенная гарантия 1.5 года, ротационный компрессор GMCC-Toshiba, своё собственное ПО, современная автоматика, высокий уровень защиты.

Регулятор скорости вращения вентилятора конденсатора (зимний комплект — опция)
РДК 1.03

Особенности внутреннего блока и управления

Пульт управления
Контроллер и элементы управления — встроены во внутренний блок. Управление происходит внутри камеры.

Изменение направления потока воздуха
Горизонтально и вертикально (влево / вправо, вверх / вниз).

Интеллектуальная оттайка
Оттайка вентилятором, настраиваемая интеллектуальная газовая оттайка. Интеллектуальная оттайка: не по времени, а по образованию снеговой шубы на испарителе.

Алгоритм разморозки испарителя
По обмерзанию.

Регулировка температуры конденсации хладагента
Ручная

Точность поддержания заданной температуры
до 2,6°С

Распространённый вопрос:
Как вы справляетесь с обмерзанием теплообменников внутреннего блока?

Ответ технолога компании Belluna, Дениса Куклина:

Наше программное обеспечение (алгоритм работы контроллера) — решает проблему обмерзания теплообменика. Так как контроллеры, которые есть на рынке - не имеют такого функционала.

На данный момент с нашим контроллером - теплообменник практически не обмерзает. А когда он начинает обмерзать - система это понимает, и включает автоматическую оттайку.

Оттайка происходит за счёт горячего газа, и поэтому длится около 10-15 минут. Это очень мало. Если сравнивать с аналогами, у которых оттайка (за счёт ТЭНов) происходит 30-40 минут.

Влажность 50-70%

Поддерживают более высокий уровень влажности, чем традиционные системы * благодаря применению капиллярной трубки в качестве дросселирующего узла.

Более высокий уровень влажности предотвратит усушку продукта, потерю его веса, сохранит качество продукта и увеличит срок его хранения.

Капиллярная трубка — рассчитана на низкую разницу (дельту) между температурами теплообменника (испарителя) и воздуха в охлаждаемом помещении, что и обеспечивает высокий уровень влажности (50-70%).

* Традиционные системы на капиллярной трубке изначально рассчитаны на низкую температуру теплообменника внутреннего блока (на -5 °С и ниже), в результате чего из-за большой разницы (дельты) происходит сильное осушение воздуха (влажность около 40-60%), что приводит к заветриванию, усушке продукта, потере его веса, подмерзанию лепестков.

Опции (при необходимости приобретаются дополнительно)

• Дополнительная вибро-шумоизоляция наружного блока (снижает уровень шума на 10-20 дБ)
• Самоочистка наружного блока от крупных загрязнений (пуха, листьев, пыли, пакетов и др.)
• Удалённый мониторинг позволяет контролировать на смартфоне за фактической температурой и влажностью в камере дистанционно

Установка

Установка блоков на увеличенном расстоянии друг от друга (до 30 м) и с перепадом высот до 7 м.

Системы уже заправлены хладагентом.

Простое подключение электрики и автоматики. Работают от сети 220В.

Не требуется пайка при монтаже, нет огневых работ.

Компрессор и защиты

Ротационный компрессор GMCC-Toshiba. Своё собственное ПО. Современная автоматика.

Список защит:

• Защита компрессора от неправильной эксплуатации
• Защита компрессора от перегрева по температуре во избежание выхода из строя обмоток компрессора
• Защита компрессора от гидроудара жидким фреоном (отделитель жидкости)
• Защита от загрязнения конденсатора
• Дополнительная зона переохлаждения хладагента
• Защита по утечке хладагента (по температуре)
• Защита по низкой температуре испарителя
• Автоматы защиты по току
• Защита компрессора от холодного пуска
• Отдельный автомат защиты питания для наружного блока
• Защита по высокой конденсации (в моделях с зимним комплектом)
• Легкий старт компрессора за счет уравнивания давлений.

Перечисленные защиты - ставят надёжность систем на уровень выше всех существующих аналогов **.

** Традиционная холодильная техника используют менее надёжные поршневые компрессора, без защиты от гидроудара, с большим количеством трущихся деталей, наличием клапанной доски и мертвой зоны поршня.

Ротационный GMCC-Toshiba имеет более высокое КПД, долговечен в работе.

Всё это — гарантирует долговечность службы дорогостоящего оборудования.

Важная информация

Уведомляем о необходимости производить подключение, наладку, запуск и сервисное обслуживание — силами квалифицированных специалистов.

Наша компания, помимо продажи, занимается установкой и сервисным обслуживанием любых холодильных сплит-систем Belluna. Для выезда мастера на замер и заказа установки — свяжитесь с нами любым удобным способом.

Требования к холодильной камере

Толщина пенополиуретановых или пенополистироловых панелей (стены, пол, потолок): не менее 50 мм.

Комплектация

• Внутренний блок
• Наружный блок
• Руководство по эксплуатации

Таблица подбора

Как подобрать модель по таблице подбора?

Таблица подбора на изображении выше.

1 шаг: Определите требуемую температуру, которая должна поддерживаться в камере или помещении. +5 или +2°С. (например: требуется +5°С)

2 шаг: Определите толщину панелей пола, потолка и стен (пенополиуретан или пенополистирол) камеры. 50 мм, 80 мм или 100 мм. (например: толщина панелей 100 мм)

Чем толще панели, тем менее мощная и менее дорогая сплит-система подойдёт — в дальнейшем будет потреблять меньше электричества.

3 шаг: Определите объем камеры. (например: объём: 13 м³)

По параметрам из примера — подойдёт сплит-система S115 (W).

Если бы толщина стен камеры была — 50 мм: приемлемым вариантом стала: S218 (W).

4 шаг: Определите где будет стоять наружный блок.

• Если на улице: понадобится модель с зимним комплектом S115 W.
• Если в помещении, или на улице во время использования, не будет холоднее +10°С — выбирайте обычную модель, без зимнего комплекта S115.

Буква W в названии модели — означает наличие установленного зимнего комплекта и готовность работы в широком температурном диапозоне -40 … +45°С.

Также, вы можете приобрести модель без зимнего комплекта — и после, при необходимости, доработать её — установив зимний комплект (приобретается отдельно).
